DATENBLATT

MASCHINEN DETAILS

Lagernummer
1022-E06195
Maschinenart
Zahnrad-Abwälzfräsmaschine - vertikal
Fabrikat
GLEASON PFAUTER
Typ
P 2800
Baujahr
2007
Steuerung
CNC
Lagerort
Slowenien
Ursprungsland
-
Lieferzeit
Sofort
Frachtbasis
EXW, ausschließlich Verpackung
Preis

TECHNISCHE DETAILS



Raddurchmesser - max.
2800 mm
Radbreite
- mm
Modul - max.
20/30
Modul - min.
Steuerung
Siemens 840 D
Gesamtleistungsbedarf
40 kW
Maschinengewicht ca.
50 t
Raumbedarf ca.
7 x 4,5 x 4,75 m


BESCHREIBUNG

Die Maschine hat nur ein paar Betriebsstunden und ist wie neu.

Der Preis einer Neumaschine beträgt 2,35 Millionen Euro
Mit minimalen Betriebsstunden ist die Maschine im Wesentlichen neu.
Es handelt sich um eine der größten Maschinen von Gleason
Es besteht die Möglichkeit des Trocken- oder mit Kühlwasserbearbeitung,der
sowie Innen- und Außenverzahnung.
Die Maschine wurde im Juli 2023 einer umfassenden Herstellerprüfung unterzogen
und ist in einwandfreiem Zustand.

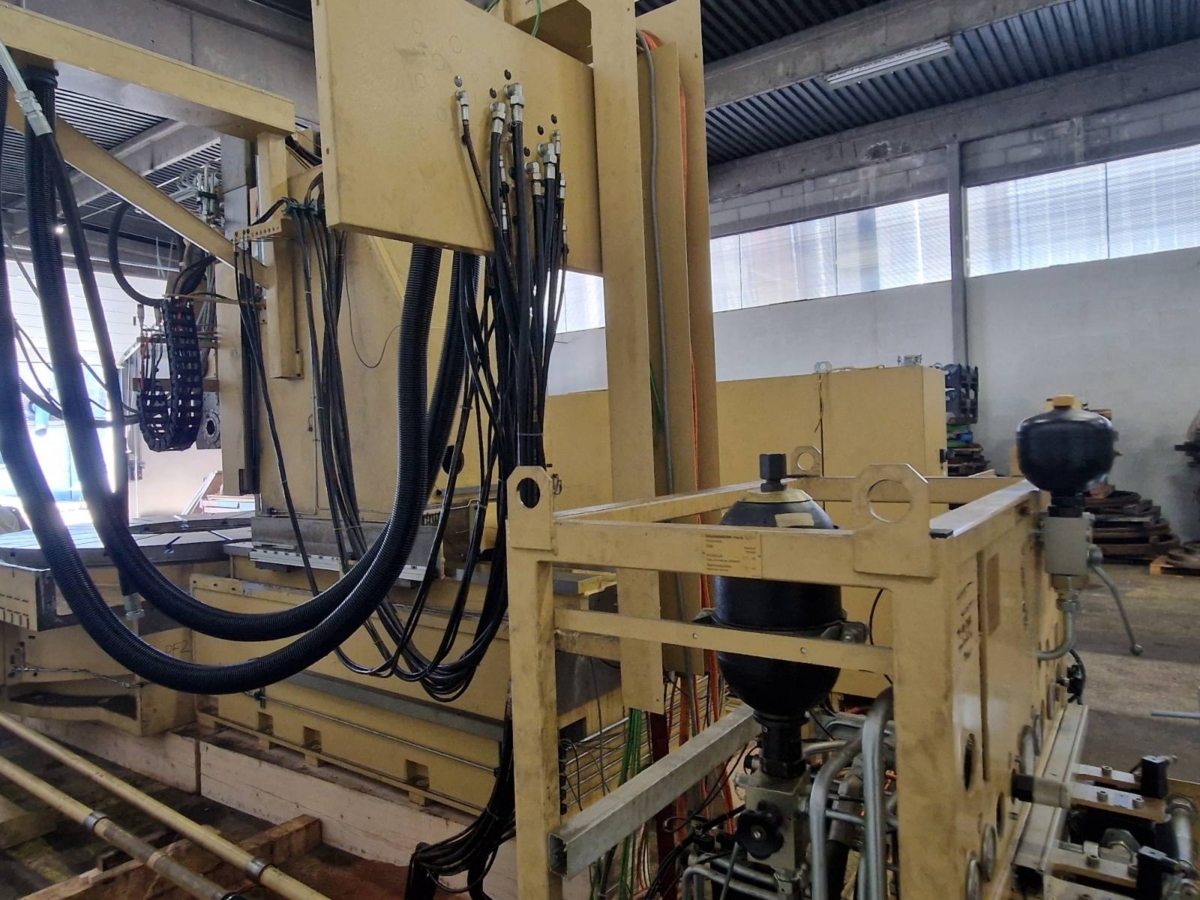

Die Maschine ist derzeit teilweise zusammengebaut, damit potenzielle Käufer
alle Funktionen überprüfen können. Wenn Sie die Maschine in Betrieb sehen
möchten, sind wir in unserer Produktionsstätte mit zwei identischen Maschinen
im Einsatz. Sie sind herzlich willkommen.

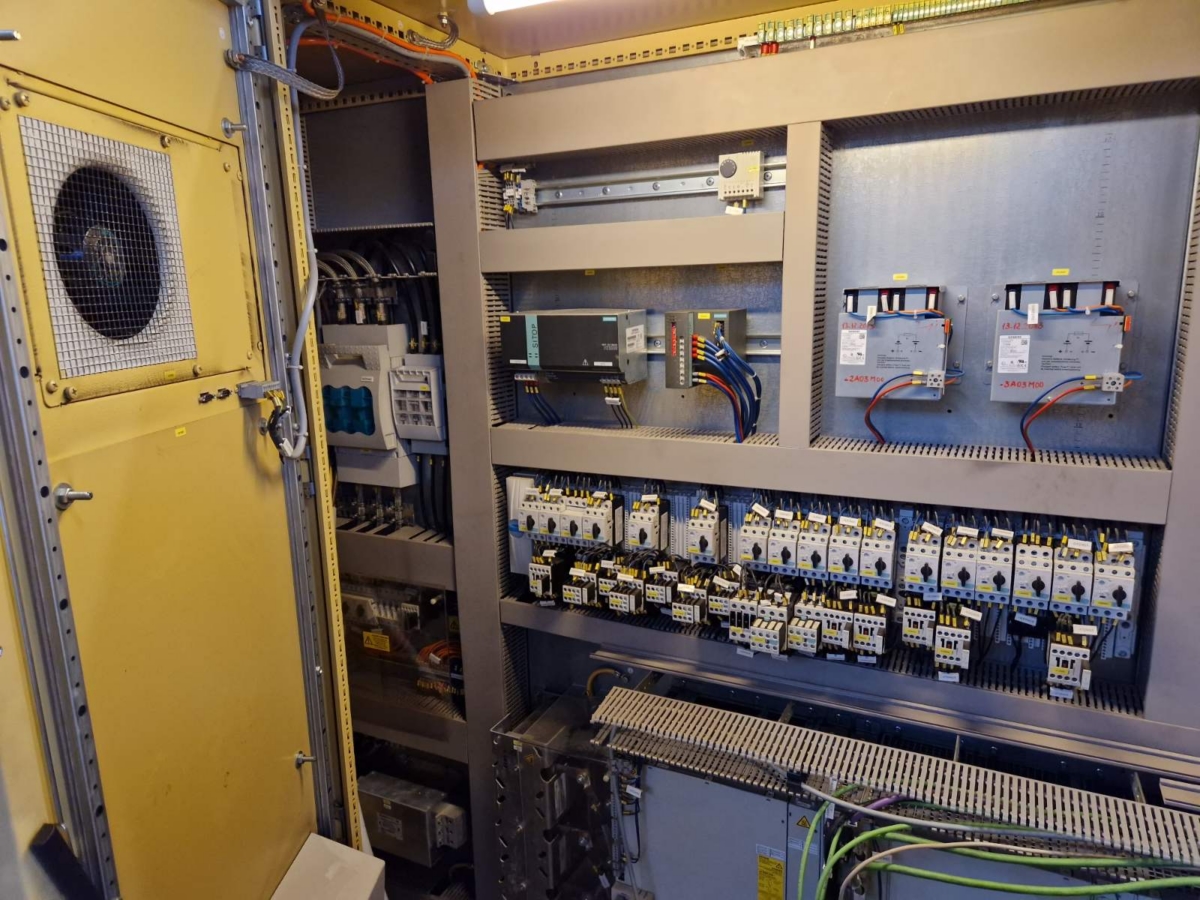

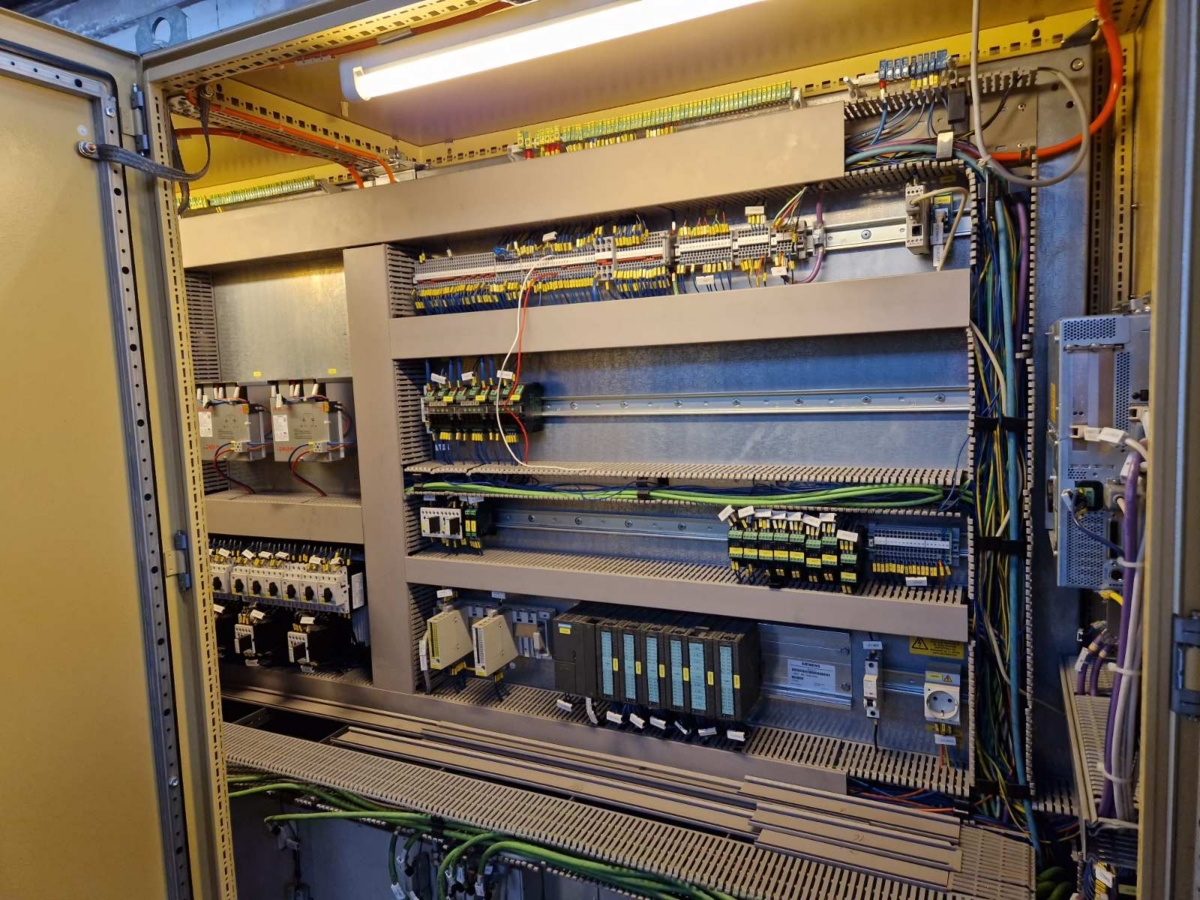

CNC-Steuerung Siemens 840 D
Nenndurchmesser des Werkstücks: 2800 mm

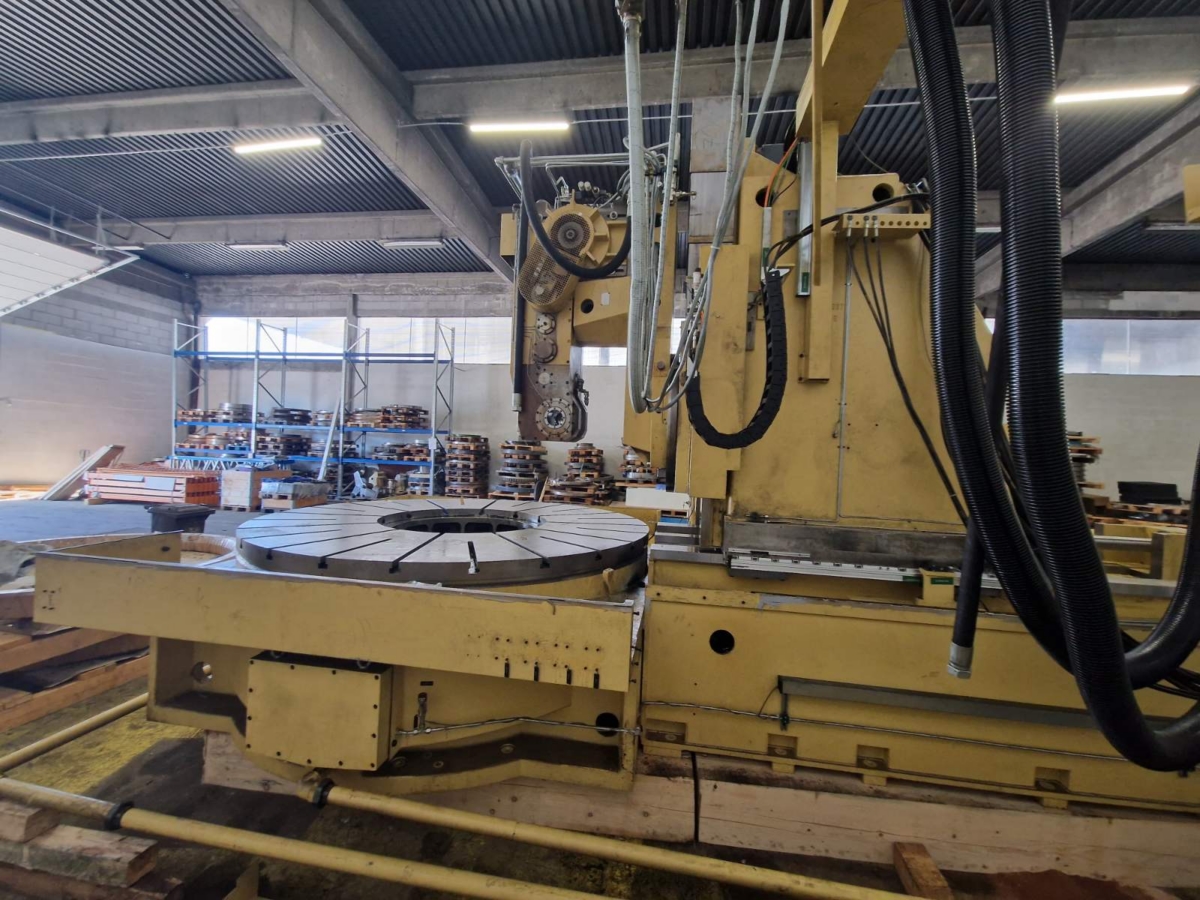

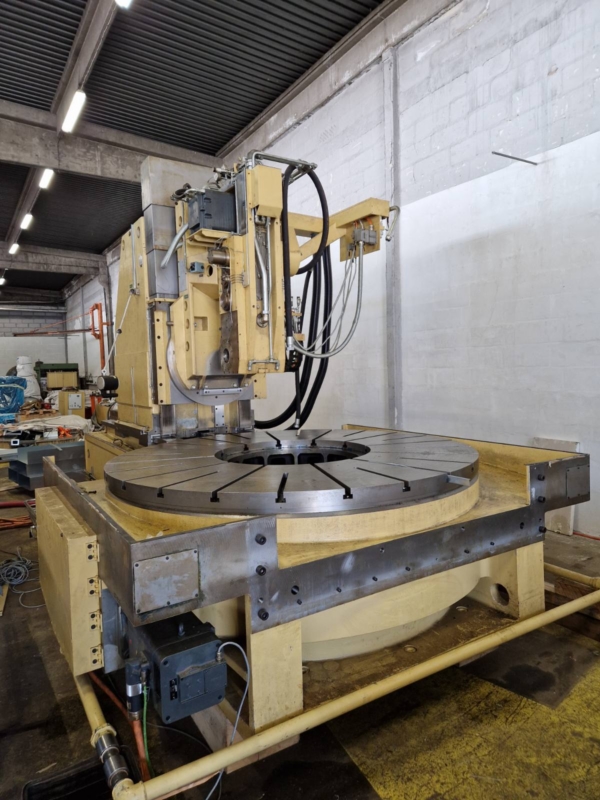

Tischdurchmesser: 2500 mm
Teilkreisdurchmesser: 2200 mm
Durchmesser der Tischbohrung: 800 mm
Tiefe der Tischbohrung: 875 mm
Nennmodul der Maschine
Wälzfräsen aprrox. 20 mm Verzahnung
Fräsen ca.: 30 mm
Kleinster/größter Abstand zwischen Fräser und Werkstückachse: 600/1.735
mm
Größter axialer Verschiebeweg - Sonderausführung: 1000 mm
Größter fräsbarer Wälzfräserdurchmesser: 350 mm
Größte fräsbare Wälzfräserlänge: 375 mm
Schwenkbereich des Fräskopfes: + 30/- 45o
Fräserdorn-Konus: HSK-B160 (Hohlschaftkegel nach DIN 69063)
Größter Fräser-Verschiebeweg: 300 mm
SIEMENS Bahnsteuerung SINUMERIK 840 D mit 5 Achsen und 1 Spindel
(Grundausstattung) sowie
Grundausstattung) sowie
mit elektronischem Getriebe (EG) und integrierten Sicherheitsfunktionen.
MOTORFRÄSKÖPFE
- für INNENverzahnungen: I1
Fräsbares Nennmodul in Stahl mit einer Festigkeit von ca. 600 N/mm2 ca.
25mm+
Fräserdrehzahlbereich 25 - 150 min-1
Min./Max. Radstand 280/1820 mm
Min. Werkstück-Innendurchmesser ca. 1000 mm ++
Max. Werkstückringdicke 240mm ++)
Max. Werkstückbreite 470mm ++)
- EXTERNE Zahnräder M2
-mit dem kleinsten Außen-Ø 950 mm
-mit dem größten Außen-Ø 2800 mm
ZUSÄTZLICHE DATEN
Tischbelastbarkeit max.: 40000 kg
Gesamtleistungsbedarf: 40 kW
Gewicht der Maschine: ca. 50 t
Abmessungen der Maschine: 7 x 4,5 x 4,75 m




Änderungen und Irrtum in den technischen Details und Angaben vorbehalten.
