DATENBLATT

MASCHINEN DETAILS

Lagernummer
1022-2432
Maschinenart
Zahnflankenschleifmaschine
Fabrikat
BURRI
Typ
BZ 331
Baujahr
2015
Steuerung
CNC
Lagerort
Deutschland
Ursprungsland
Deutschland
Lieferzeit
Sofort
Frachtbasis
Ab Standort, frei verladen
Preis

TECHNISCHE DETAILS



Raddurchmesser - max.
330 mm
Radbreite
175 mm
Modul - max.
6,0
Modul - min.
0,8
Steuerung
Spitzenweite
162 - 556 mm
Fräserverschiebung
100 mm
Zähnezahl
6 - 600
Schrägungswinkel - max.
45° deg.
Eingriffswinkel
14° - 30° deg.
Schleifschnecken-Durchmesser
max. 350 mm
Schleifschnecken-Breite
84/104 mm
Gangzahl
max. 5
Werkstückgewicht
max. 60 kg
Gesamtleistungsbedarf
23 kVA
Maschinengewicht ca.
6,7 t
Raumbedarf ca.
m


BESCHREIBUNG

Die Maschine ist in einem TOP-Zustand und wurde max. 1-schichtig eingesetzt.

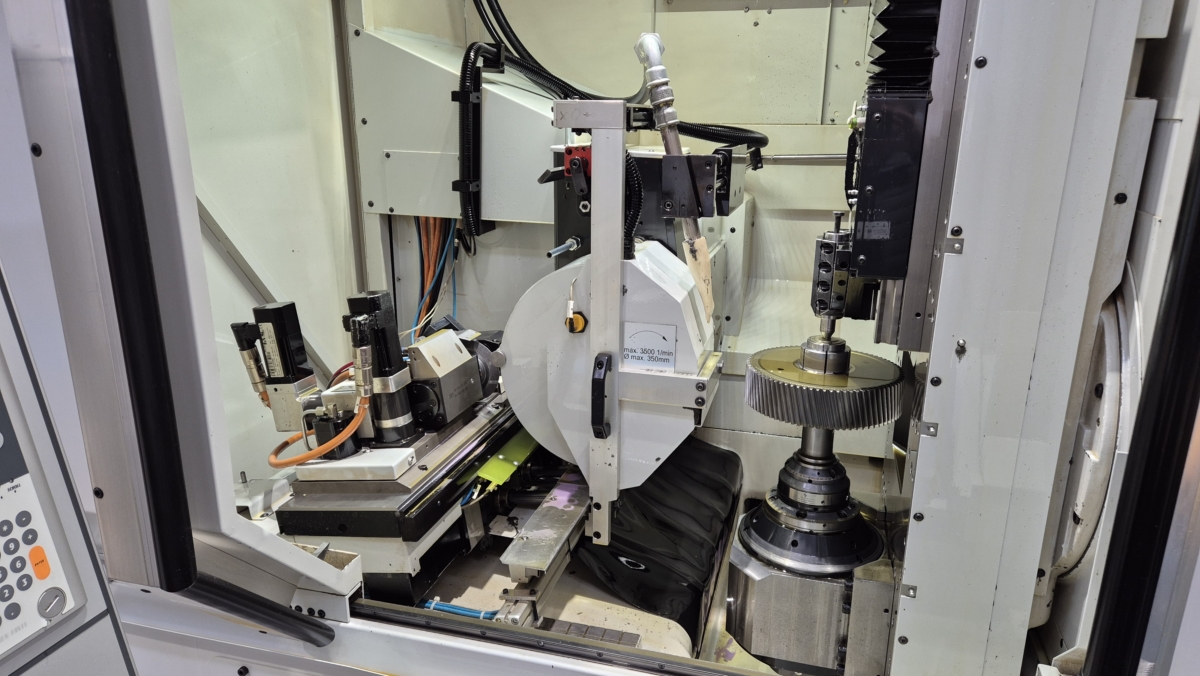

Wälzschleifen und Profilschleifen.

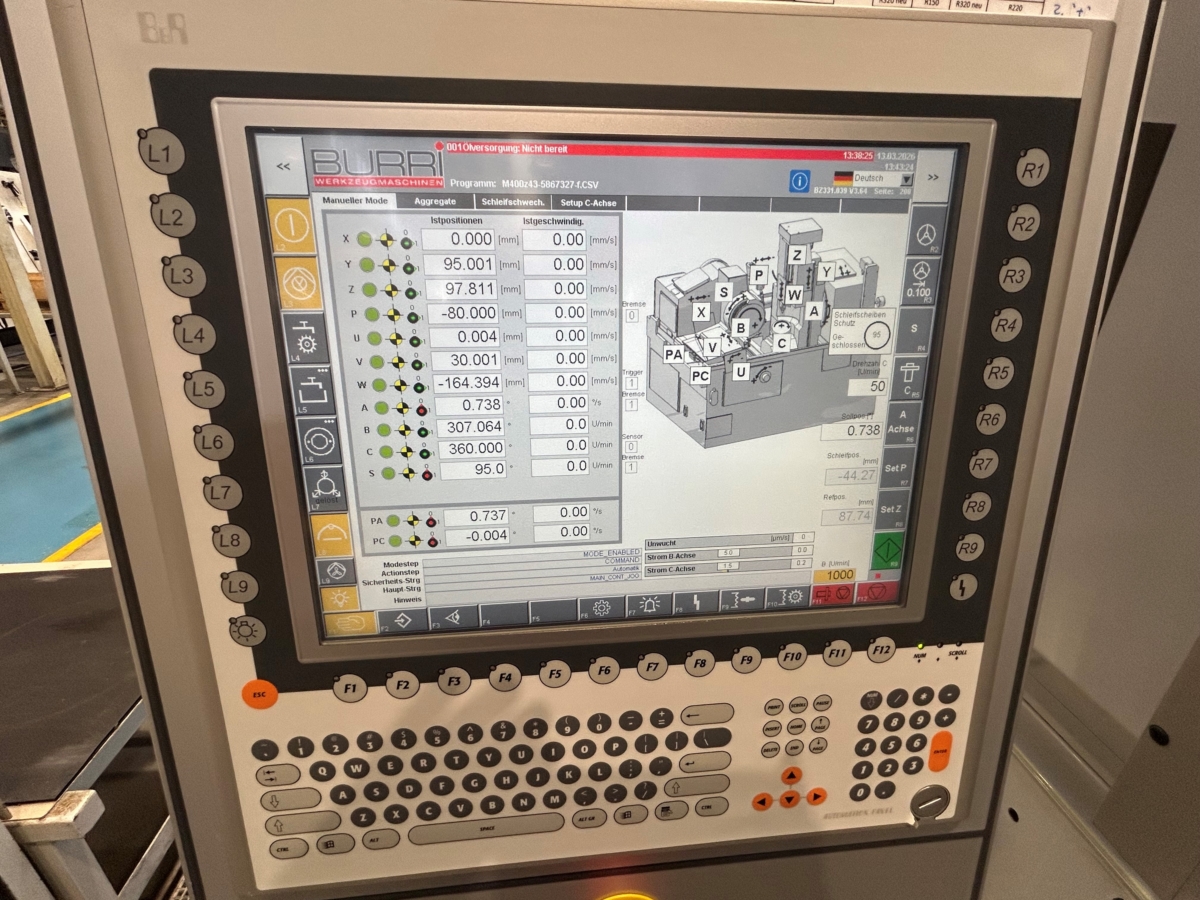

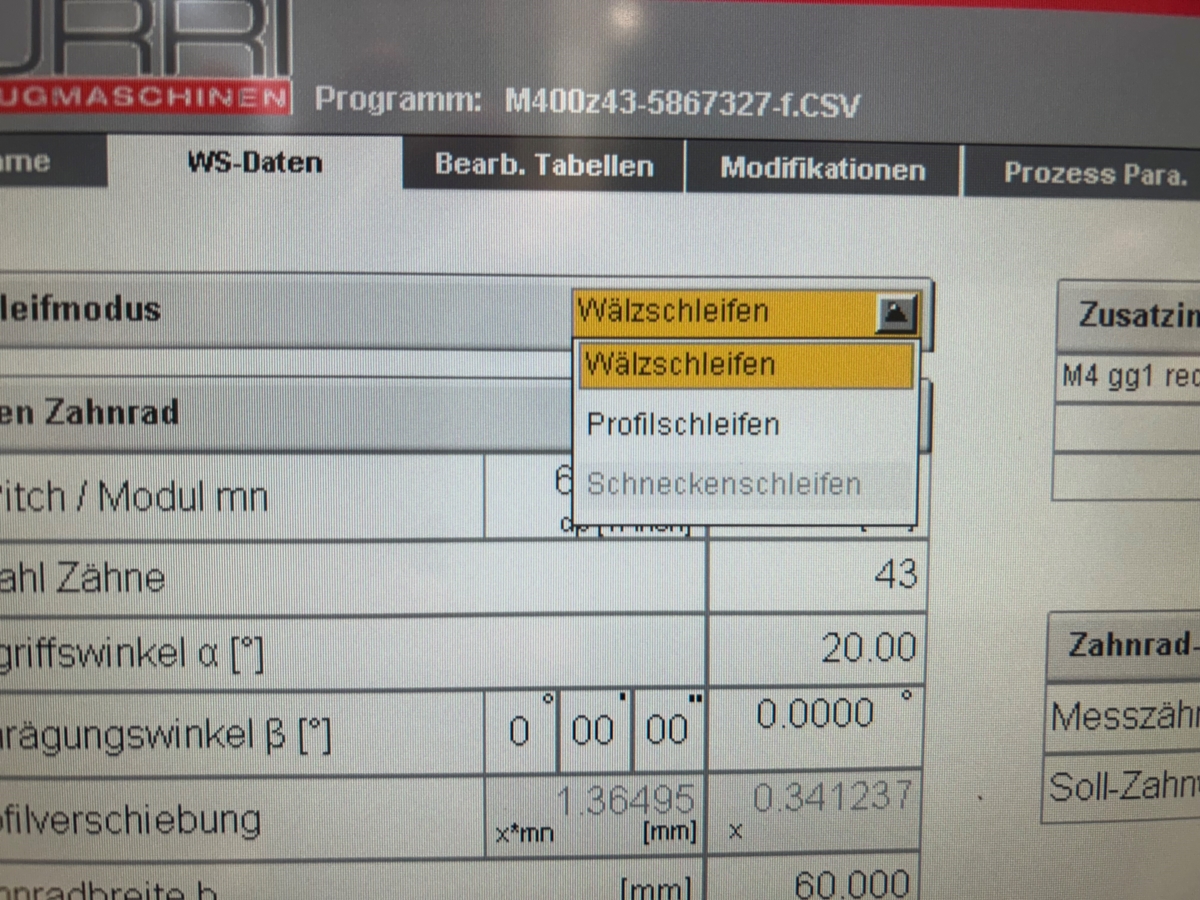

Im Juli 2023 hat die Maschine einen neuen PC (PC APC910 1,4GHz; 2x2048MB RAM) und ein Software Update zum Profilschleifen erhalten.

Betriebsstunden (Stand: 09.04.2026):
Betriebsstunden seit dem Software-Update: 12.689 h
Betriebsstunden schleifen/profilieren: 1.976 / 134 h

Im Juli und Oktober 2023 wurde die Maschine überholt:
- Austausch der X,Y,U,V Kugelrollspindeln, Führung der U-und V-Achse, etc.

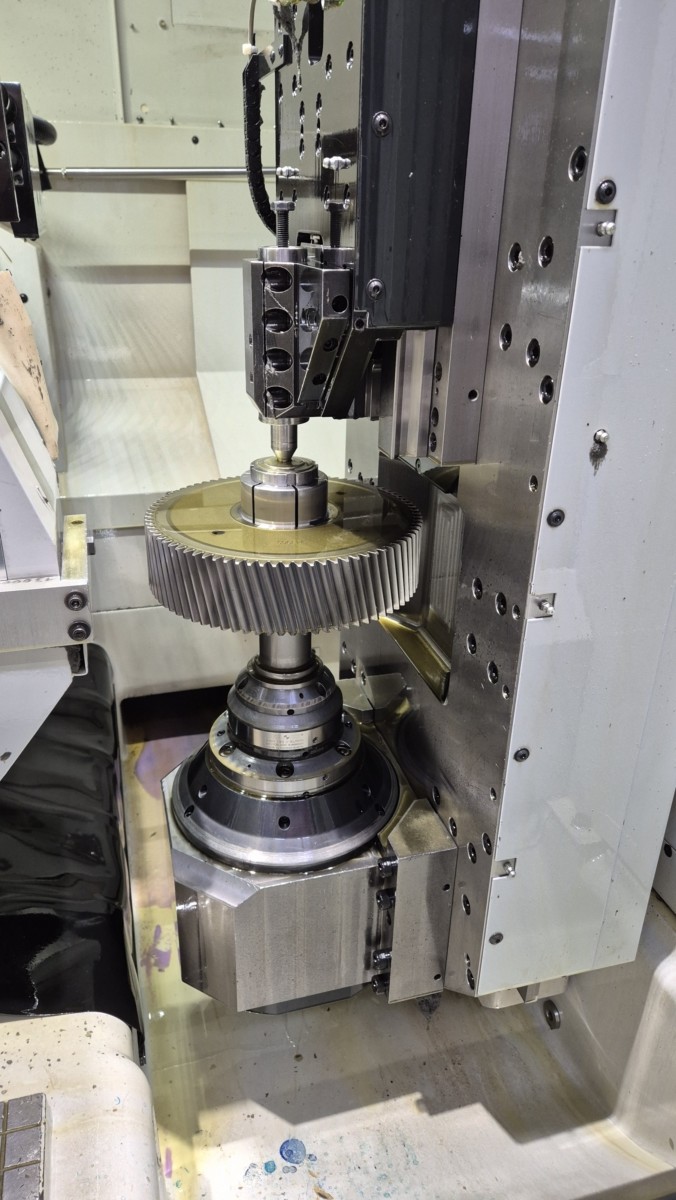

Minimaler Fußkreisdurchmesser des Werkstücks 10 mm
Maximaler Kopfkreisdurchmesser des Werkstücks 330 mm
Maximaler Schleifhub 175 mm
Maximale Zahnbreite 175 mm
Maximales Werkstückgewicht 60 kg
Spitzenweiten 162 bis 556 mm

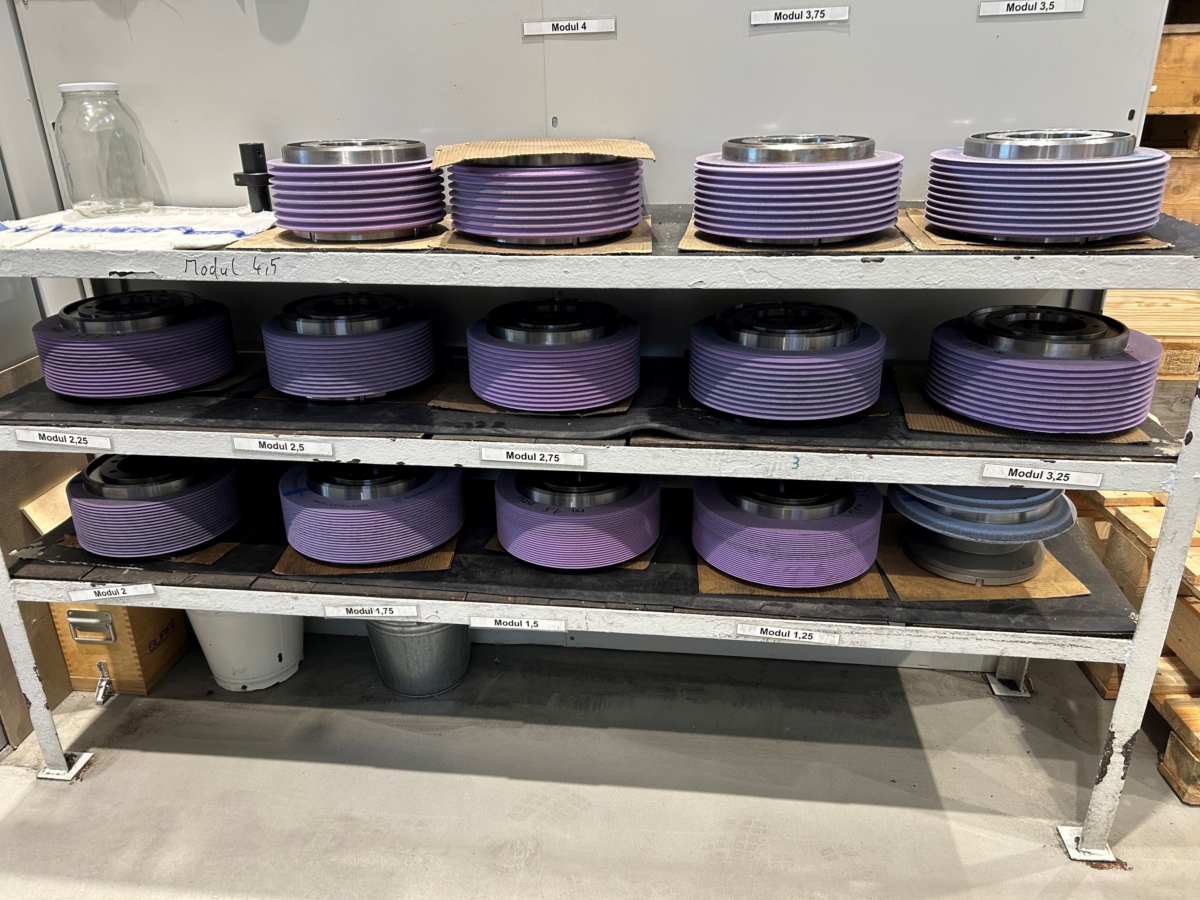

Schleifschneckenabmessungen:
Maximaler Außendurchmesser 350 mm
Minmaler Fußkreisdurchmesser 250 mm
Breite 84/104 mm
Maximaler Modul mit Einschränkungen 6.0 mm
Gangzahl bis 5
Maximale nutzbare Breite (Shiftweg) 100 mm

Verzahnung:
Zähnezahl min. 6
Zähnezahl max. 600
Modul mit automatischen Einzentrieren min./max. 0,8/6,0 mm
Eingriffswinkel min./max. 14°/30°
Maximaler Schrägungswinkel links und rechts 45°

Drehzahlen der Schleifschnecke:
Beim Schleifen 0000 - 3500 1/min.
Beim Profilieren 0 - 150 1/min.
Beim Einrichten (Sonderbetriebsart) max. 50 1/min.

Werkstückdrehzahl mit Getriebe max. 400 1/min.
Werkstückdrehzahl mit Direktantrieb max. 750 1/min.

Shiftweg maximal 100 mm

Gesamtanschlußleistung 23 kVA
Maschinengewicht 6,7 t




Änderungen und Irrtum in den technischen Details und Angaben vorbehalten.
