DATENBLATT

MASCHINEN DETAILS

Lagernummer
1022-2344
Maschinenart
Zahnrad-Abwälzfräsmaschine - horizontal
Fabrikat
MONNIER & ZAHNER
Typ
KOEPFER MZ 120
Baujahr
2006
Steuerung
CNC
Lagerort
Hilden
Ursprungsland
Schweiz
Lieferzeit
Sofort
Frachtbasis
Ab Lager, frei LkW-Ladefläche
Preis

TECHNISCHE DETAILS



Raddurchmesser - max.
2-45 mm
Radbreite
250 mm
Modul - max.
1,5 mm
Modul - min.
0,5 mm
Steuerung
Fanuc 18i-MB
Gesamtleistungsbedarf
kW
Maschinengewicht ca.
2,2 t
Raumbedarf ca.
m



BESCHREIBUNG

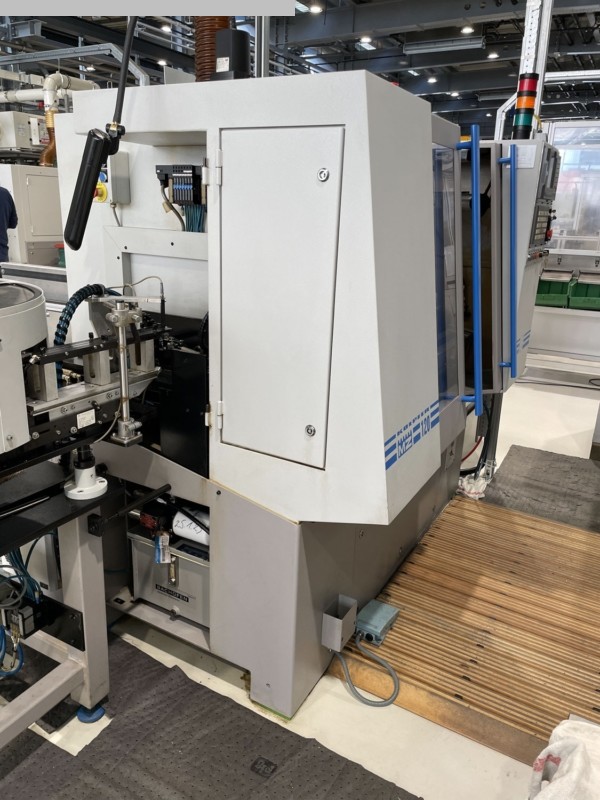

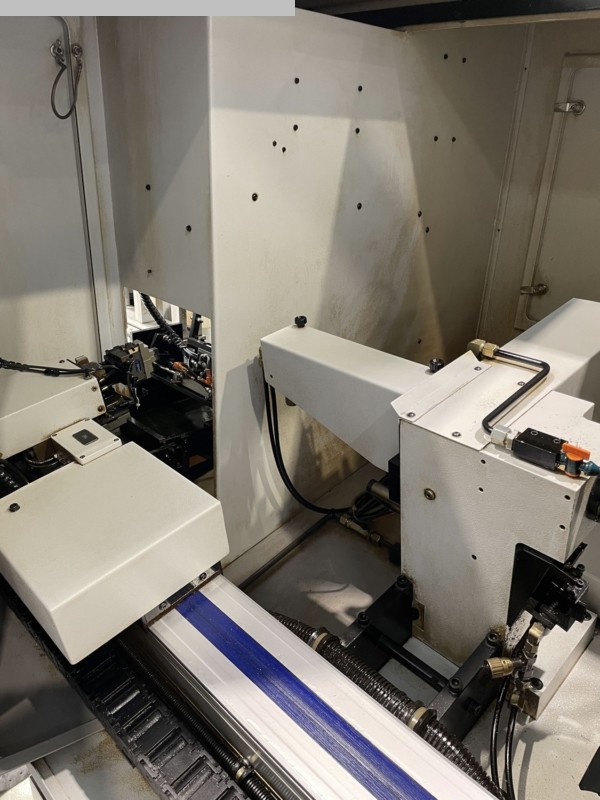

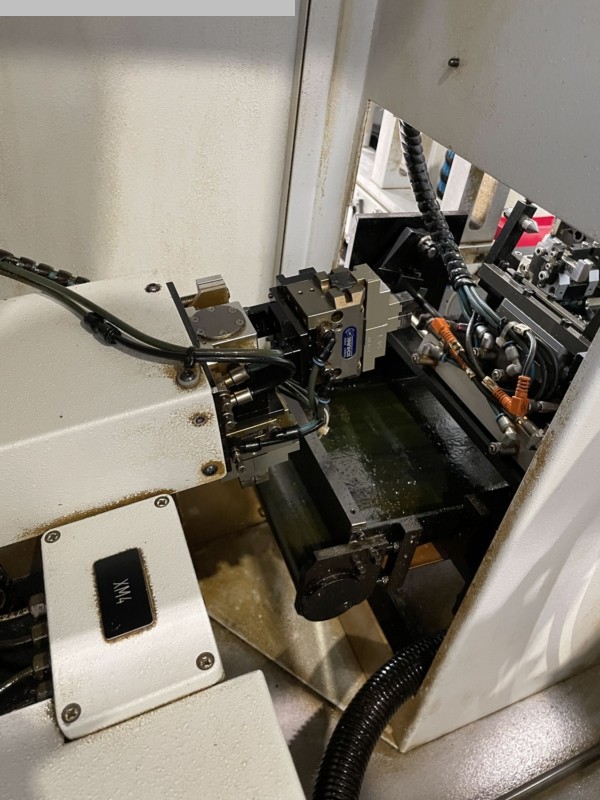

Die kombinierte CNC Abwälz- und Schneckenfräsmaschine Koepfer MZ 120
zeichnet sich durch die flexible Einsetzbarkeit aus und kommt im
Kleinmodulbereich zur Anwendung.

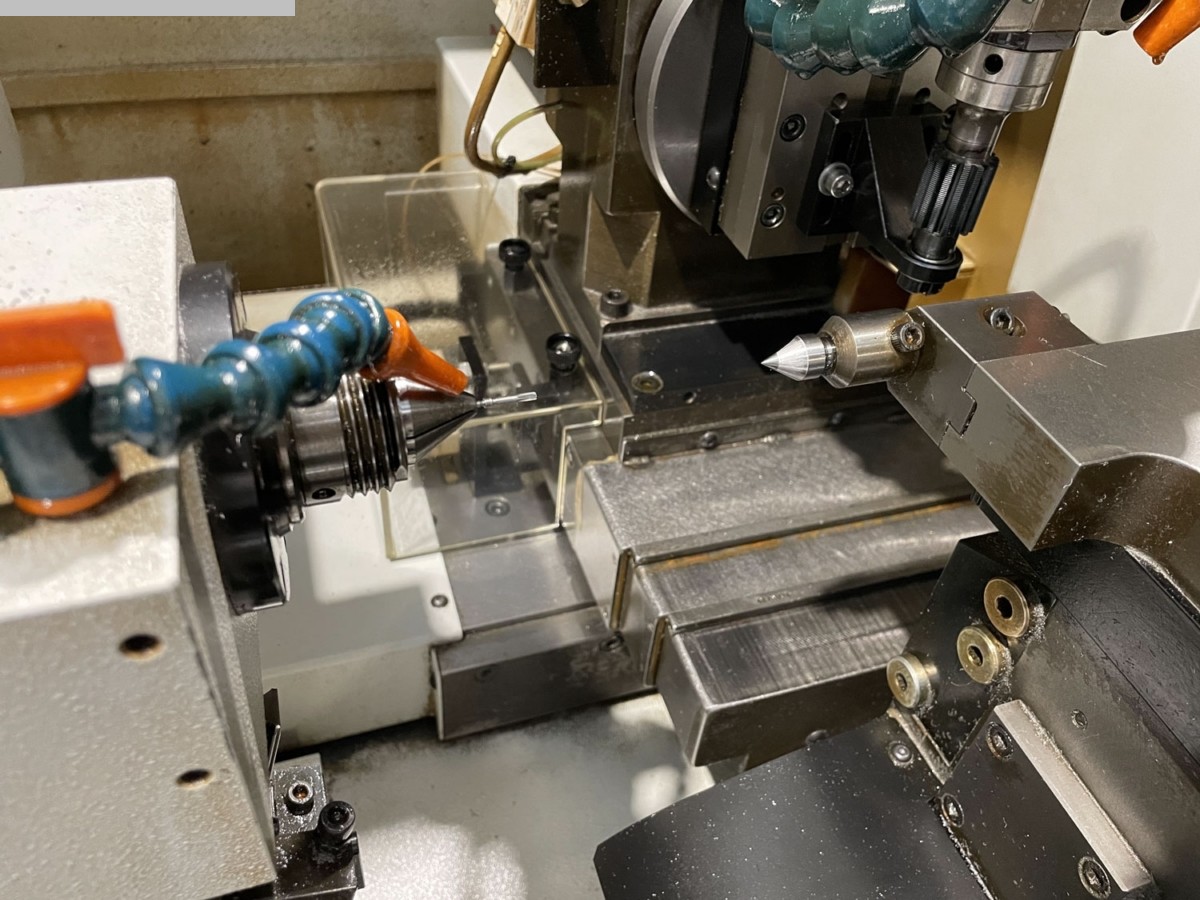

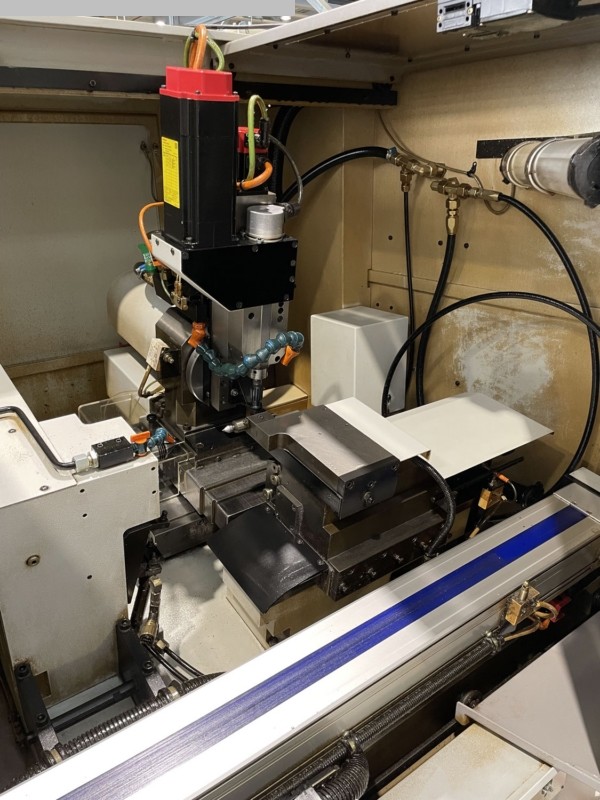

Nur durch das Schwenken der Frässpindel aus der horizontalen in die
vertikale Lage und durch das Anwählen des entsprechenden Betriebsmodus
der CNC Steuerung wird aus der Schneckenfräsmaschine eine Abwälzfräsmaschine
und umgekehrt.

Technischen Daten:

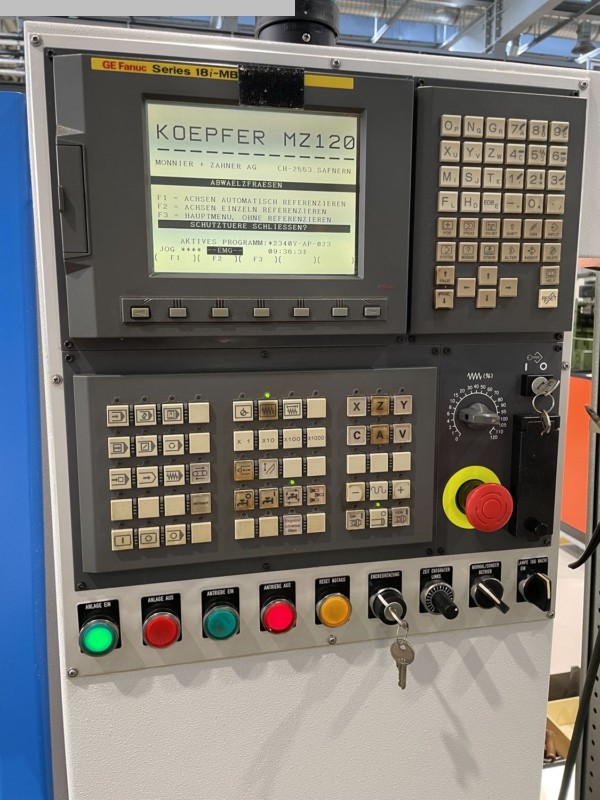

CNC Steuerung Fanuc 18i-MB
Programmierung Dialog/ISO
Fräszyklen:
- gerade, schräg, ballig verzahnt
- radial, radial-axial, gleich- und gegenlauffräsen,schruppen, schlichten
- Schneckenräder, geradeverzahnte Kegelräder, Stirnseitenverzahnung (Option:
nur im Teilverfahren)
Schnecken

Werkstückdurchmesser 2-45 mm
Maximale Werkstücklänge 250 mm
Maximale Verzahnungslänge 150 mm
Maximaler Modul in Stahl 1 mm (Abwälzfräsen)
Maximaler Modul in Stahl 1,5 mm (Schneckenfräsen)
Maximaler Modul in Stahl 0,5 mm (Kegelradabwälzen)
Fräserdurchmesser 16-32 mm (Abwälzfräsen)
Fräserdurchmesser 40-63 mm (Schneckenfräsen)
Maximaler Einstellwinkel Fräskopf +/-45° (Abwälzen)
Maximaler Einstellwinkel Fräskopf +/-30° (Schneckenfräsen)
Shiftweg 34 mm (CNC-Achse)
Spannzange / Rückzugdorn W20
Maximale Drehzahl der Werkstückspindel 770 1/min.
Antrieb der Frässpindel 0,55 kW
Maximale Drehzahl der Frässpindel 8000 1/min.
CNC Achsantriebe:
X-Achse = Tauchen Weg 80 mm
Z-Achse = Längsvorschub Weg 190 mm
C-Achse = Werkstückachse 360°
Eilgänge X/Z 6 m/min.

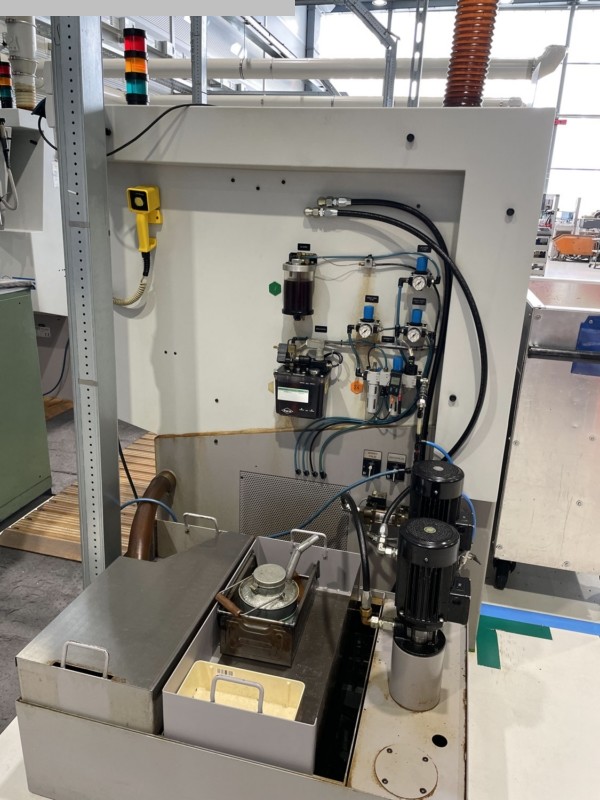

Hydraulikaggregat 0,37 kW
Maschinengewicht ca. 2200 kg
Abmessungen 2100 x 1440 x 1700 (LxBxH)

Optionen:
CNC Shiftachse 34 mm
Einstellwinkel mit CNC-Achse
Entgratvorrichtung

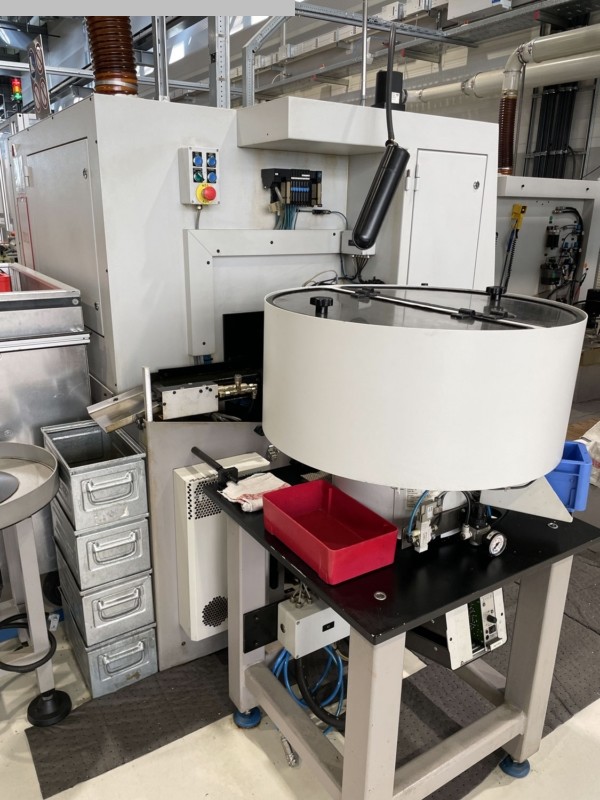

Zubehör: Wendelförderer




Änderungen und Irrtum in den technischen Details und Angaben vorbehalten.
