DATENBLATT

MASCHINEN DETAILS

Lagernummer
1022-2278
Maschinenart
Flachschleifmaschine - Vertikal

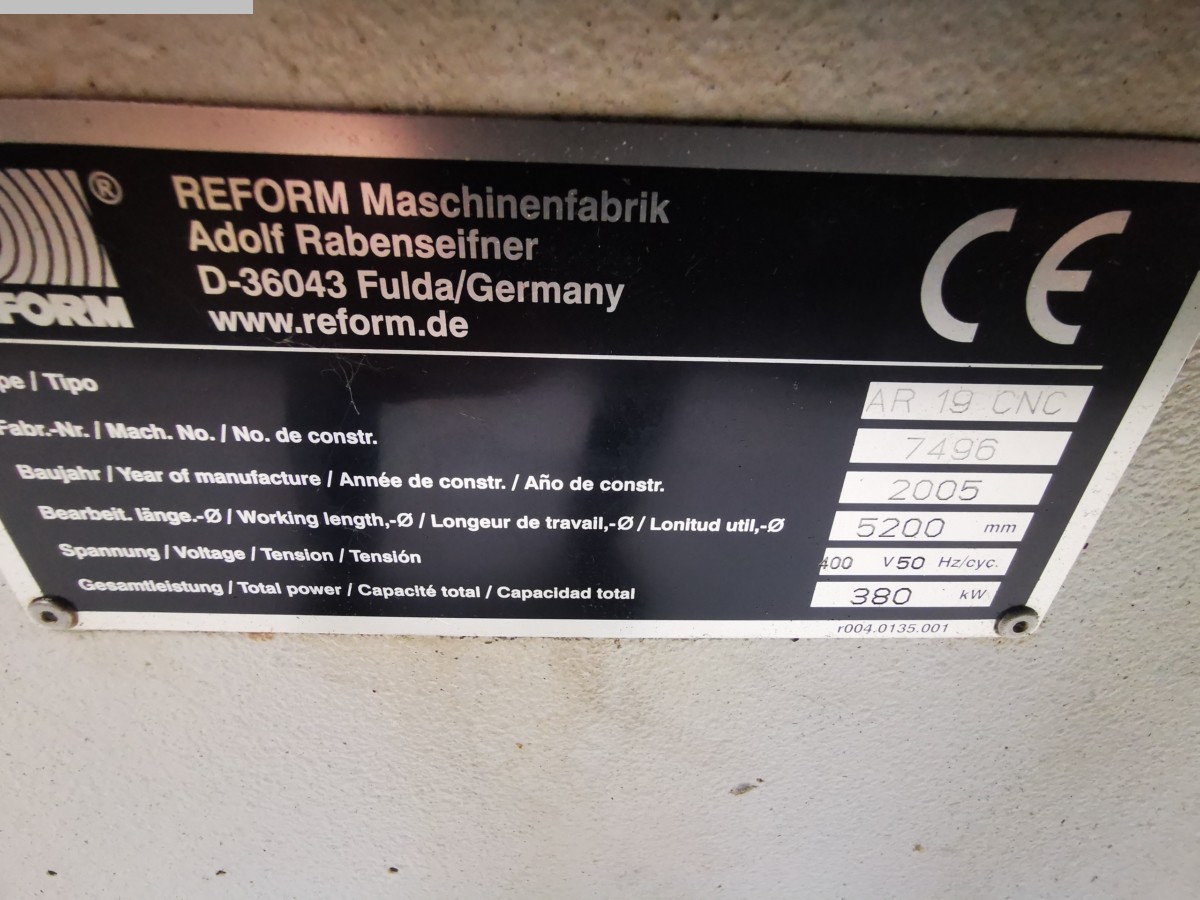

Fabrikat
REFORM
Typ
AR 52 Typ 19 CNC
Baujahr
2005
Steuerung
CNC
Lagerort
Hilden
Ursprungsland
Deutschland
Lieferzeit
Sofort
Frachtbasis
ab Lager, frei LkW-Ladefläche
Preis

TECHNISCHE DETAILS



Schleiflänge
5200 mm
Schleifbreite
1300 mm
Werkstückhöhe
320 mm
Steuerung
Siemens 840 D
Hauptmotor
306 kW
Gesamtleistungsbedarf
380 kW
Maschinengewicht ca.
t
Raumbedarf ca.
11,21 x 3,2 x 3,85 m


BESCHREIBUNG

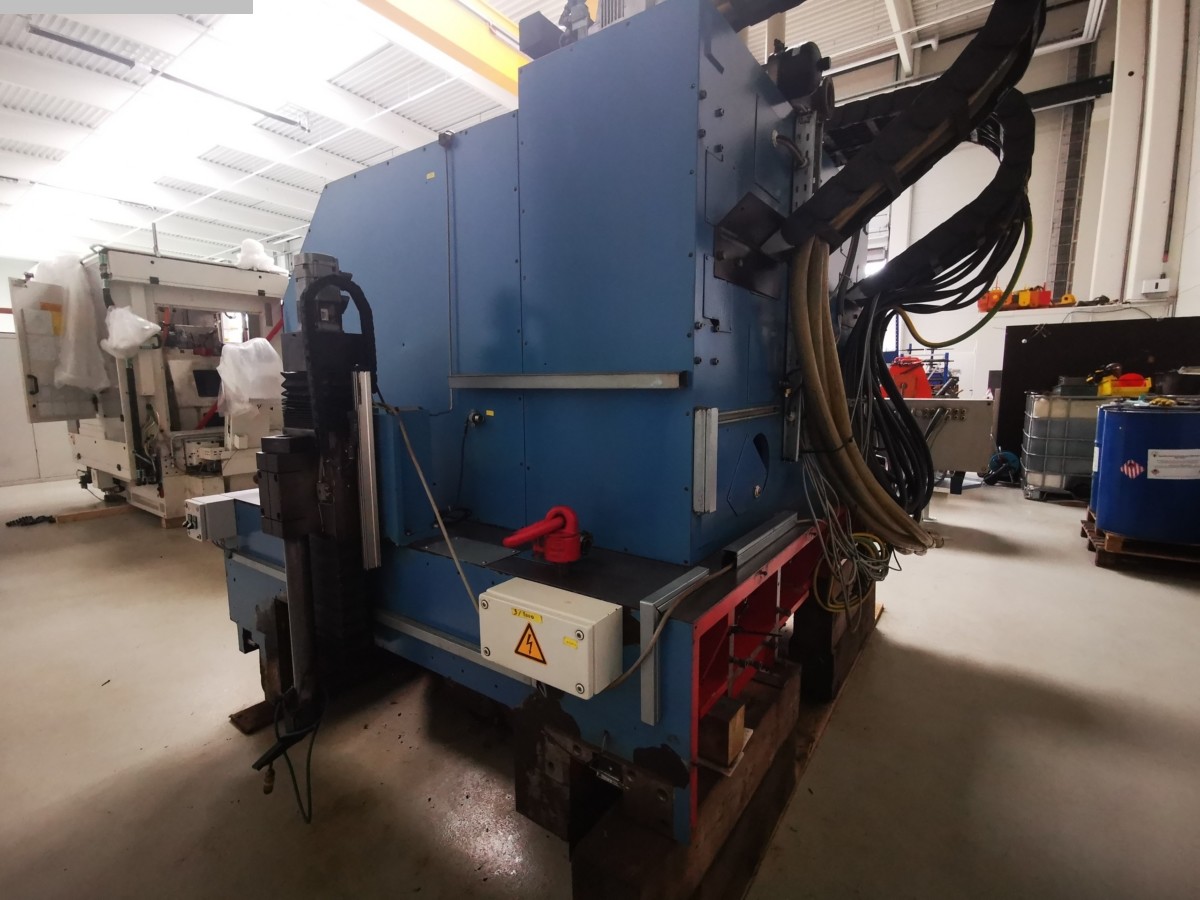

CNC Produktions-Flachschleifmaschine mit Segmentkopf

Schleiflänge 5200 mm
Schleifbreite 1300 mm
Werkstückhöhe 320 mm
Steuerung Siemens 840 D
Durchgangsbreite 1300 mm
Schleifhöhe 320 mm

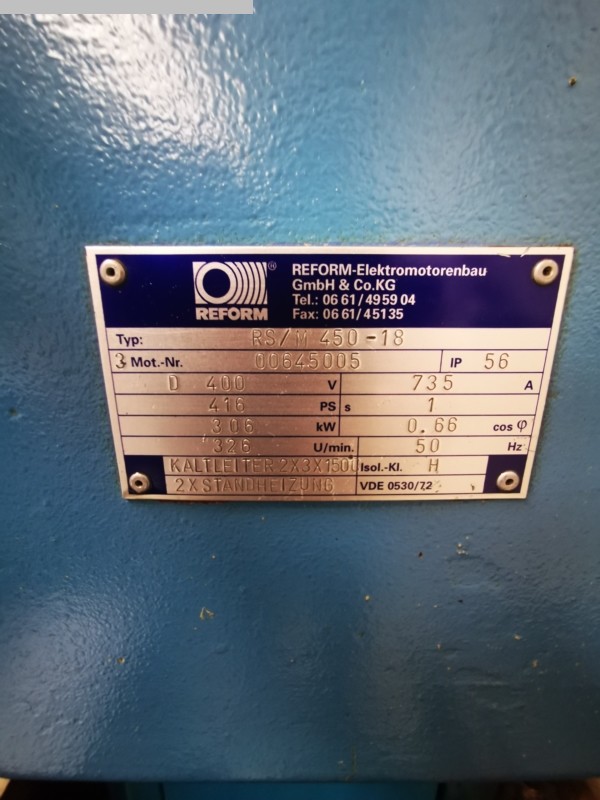

Schleifmotor 306 kW
Schleifmotordrehzahlen bis 320 U/min
Schleifmotor-Vorschub, stufenlos regelbar 0,5-35 m/min
Schleifmotor-Zustellung in Schritten 0,002-1 mm
Schleifmotor-Zustellung kontinuierlich stufenlos bis 5 mm / min
Raumbedarf ca. 11,21 x 3,2 x 3,85 m


Inklusive Zubehör.

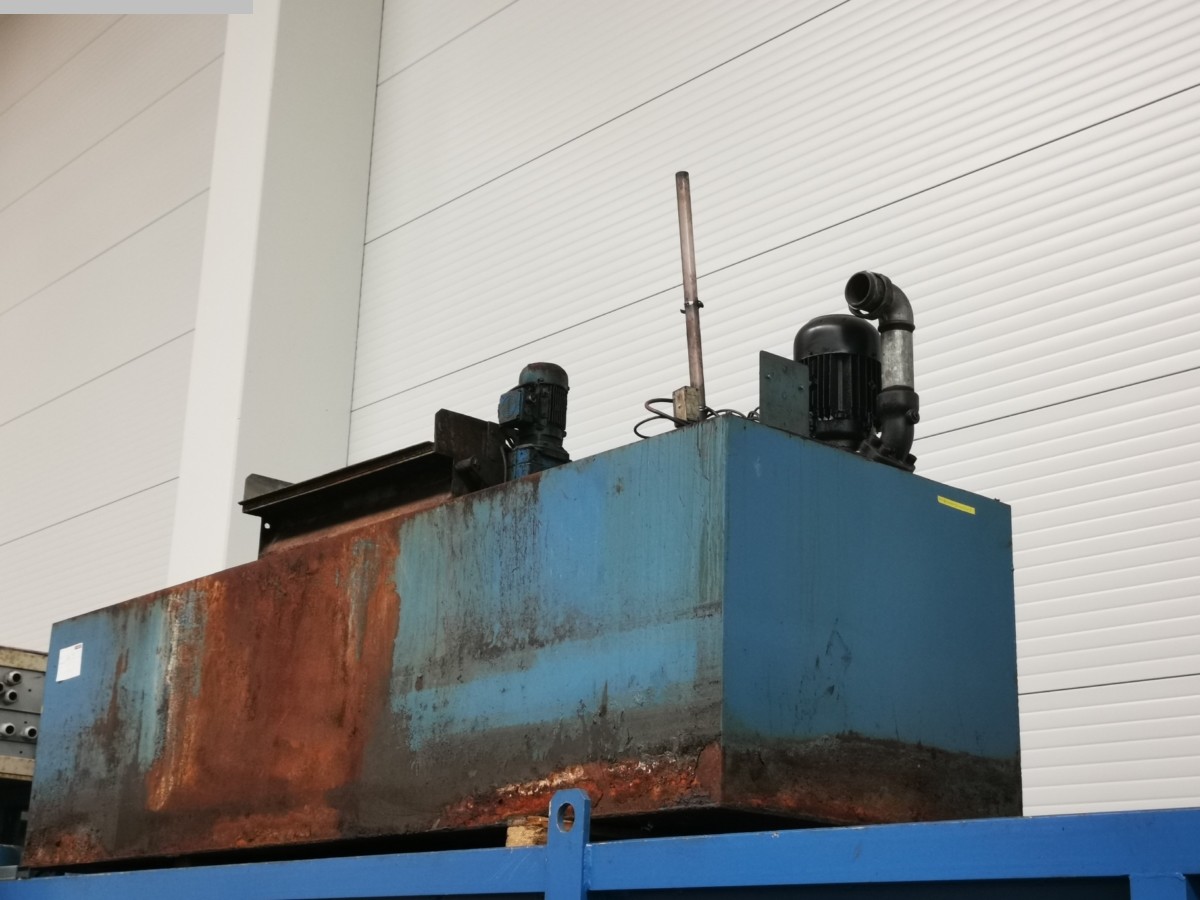

- Kühlmittelanlage
- Magnetspannvorrichtung
- Schaltschrank
- Ölnebelabsaugung
- Dokumentation
- mit Segmentkopf, Durchmesser 1400 mm
Segmentkopf-Abmessungen: 120/106 x 41 x 250 mm
Anzahl der Semente: 1 Satz = 26 Stück
- mit Elektro-Magnettisch 5200 x 1300 mm

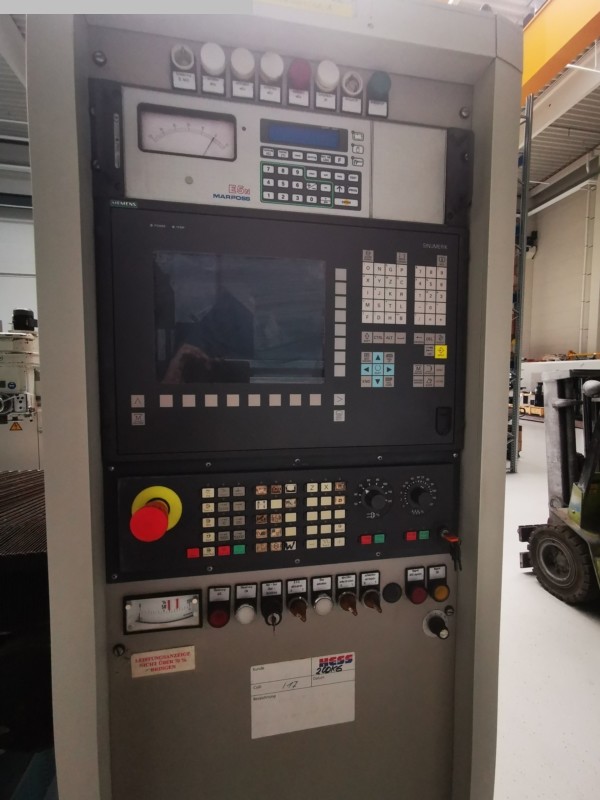

- Marposs-Messsteuerung
Verfahrweg (Z1-Achse), vertikal: 420 mm
- Kühlmittel-Durchlaufmenge 2000 l/min
Hebestation 2x Pumpe für 1000 l/min

Abmessungen (Länge x Breite x Höhe):
Bett: 11200 x 2400 x 1600 mm, Gewicht 28000 kg

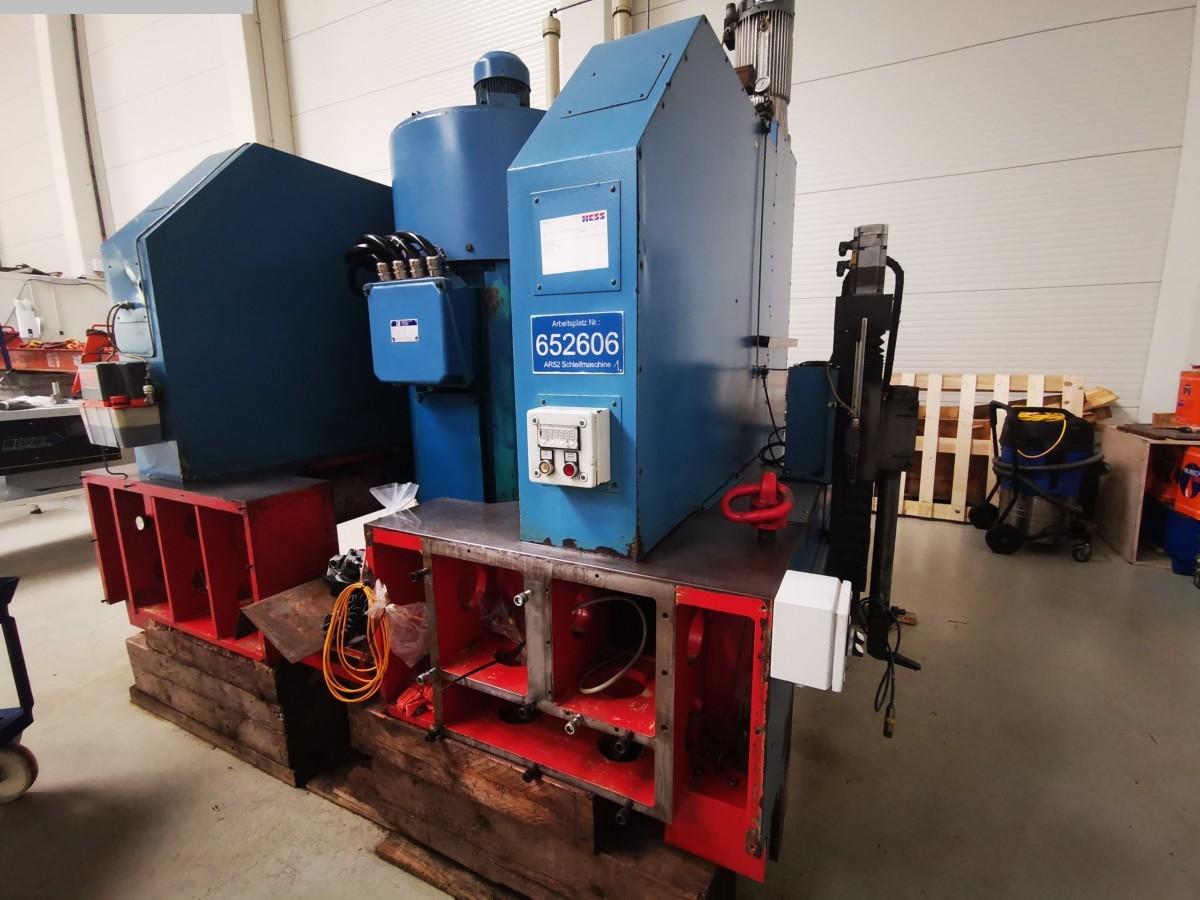

Schleifkopf: 3000 x 2500 x 3100 mm, Gewicht ca. 14000 kg
2 x Absaugung: Je 1200 x 800 x 2000 mm

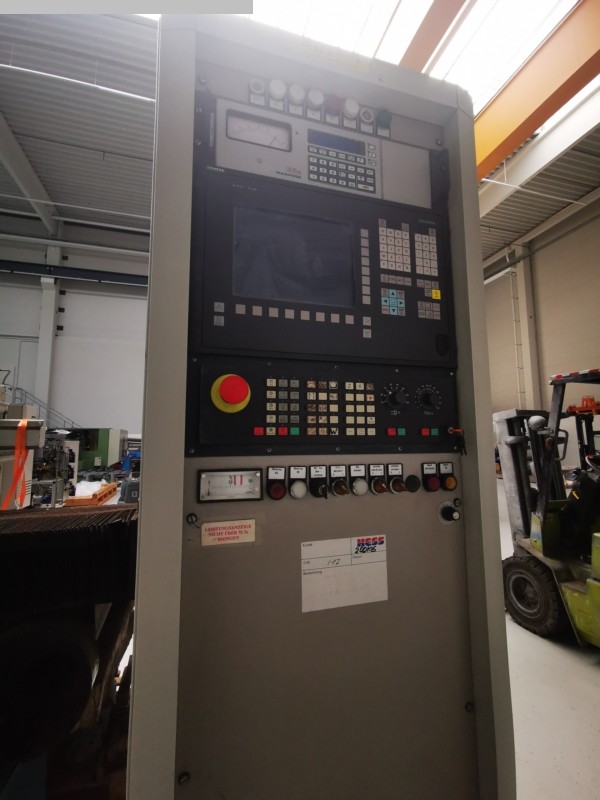

Steuerpult: 1200 x 800 x 2400 mm
kleiner Schaltschrank: 1400 x 1400 x 800 mm
2 x Getriebe Je 1200 x 800 x 500 mm
2 x Europaletten mit Schleifsegment
Schaltschrank: 1600 x 800 x 2000 mm
Schaltschrank: 3400 x 600 x 2400 mm




Änderungen und Irrtum in den technischen Details und Angaben vorbehalten.
