DATENBLATT

MASCHINEN DETAILS

Lagernummer
1022-2276
Maschinenart
Flachschleifmaschine - Vertikal
Fabrikat
REFORM
Typ
AR 42 Typ 19 CNC
Baujahr
2001
Steuerung
CNC
Lagerort
Monheim am Rhein
Ursprungsland
Deutschland
Lieferzeit
Sofort
Frachtbasis
ab Lager, frei LkW-Ladefläche
Preis

TECHNISCHE DETAILS



Schleiflänge
4200 mm
Schleifbreite
1300 mm
Werkstückhöhe
550 mm
Steuerung
SIEMENS 840 D
Magnetspannplatte
4200 x 1300 mm
Segmentkopfdurchmesser
1400 mm
Schleifmotordrehzahlen bis
320 U/min.
Schleifmotor
306 kW
Maschinengewicht ca.
50,0 t
Raumbedarf ca.
m


BESCHREIBUNG

Segmentabmessungen: 120/106 x 41 x 250 mm
Anzahl der Segmente: 1 Satz = 26 Stück
Schleifmotor-Vorschub: 0,5 - 35 m/min, stufenlos regelbar
Schleifmotor-Zustellung:
- in Schritten: 0,002 - 1 mm
kontinuierlich: bis 5 mm/min. stufenlos

Ausstattung:
* CNC-Steuerung SIEMENS Sinumerik 840 D
* Autom. hydr. Schwenkung des Schleifmotors von Hohl- auf Kreuzschliff
* NC-gesteuerte Verstellung des Marposs-Meßkopfes mittels Präzisions-Support.
- neue Schleifmaße können in die Steuerung eingegeben werden, wobei sich dann
auch der Schleifkopf autom. auf die entsprechende Höhe einstellt.
* Abrichter mit Verstellachse im Maschinenbett

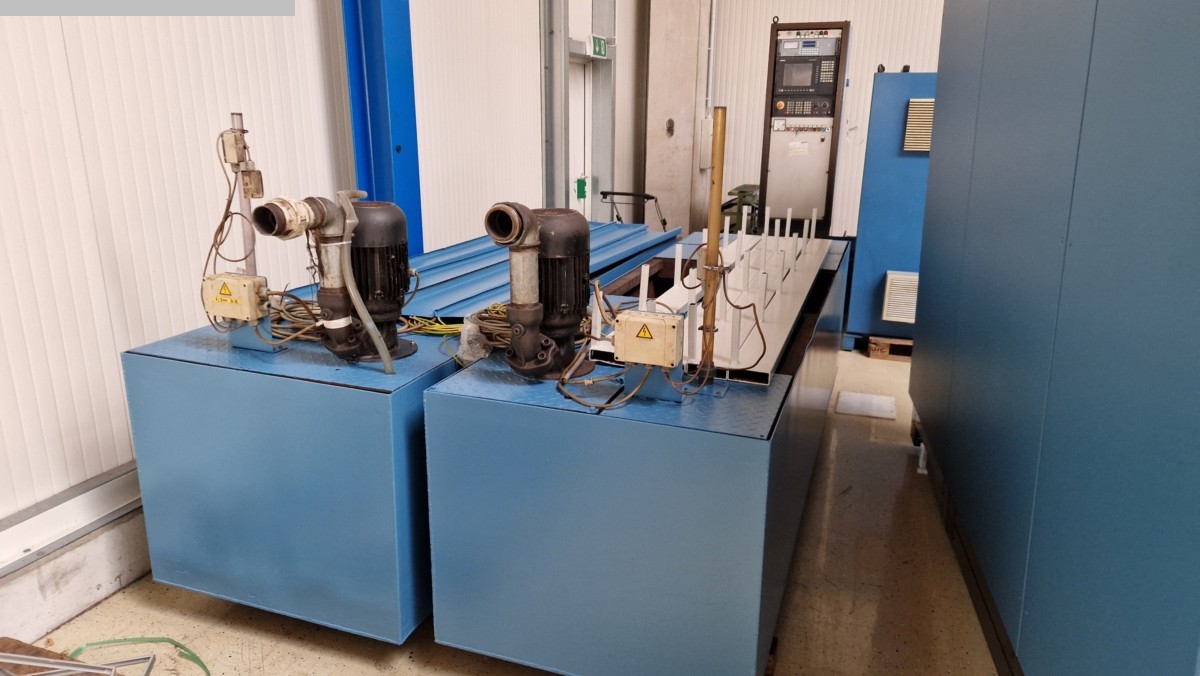

* Kühlmittelanlage
* Elektro-Magnettisch
* Schaltschrank
* Ölnebelabsaugung
* Dokumentation

Abmessungen (Länge x Breite x Höhe)
Bett: 11800 x 2200 x 1400 mm, Gewicht 27500 kg

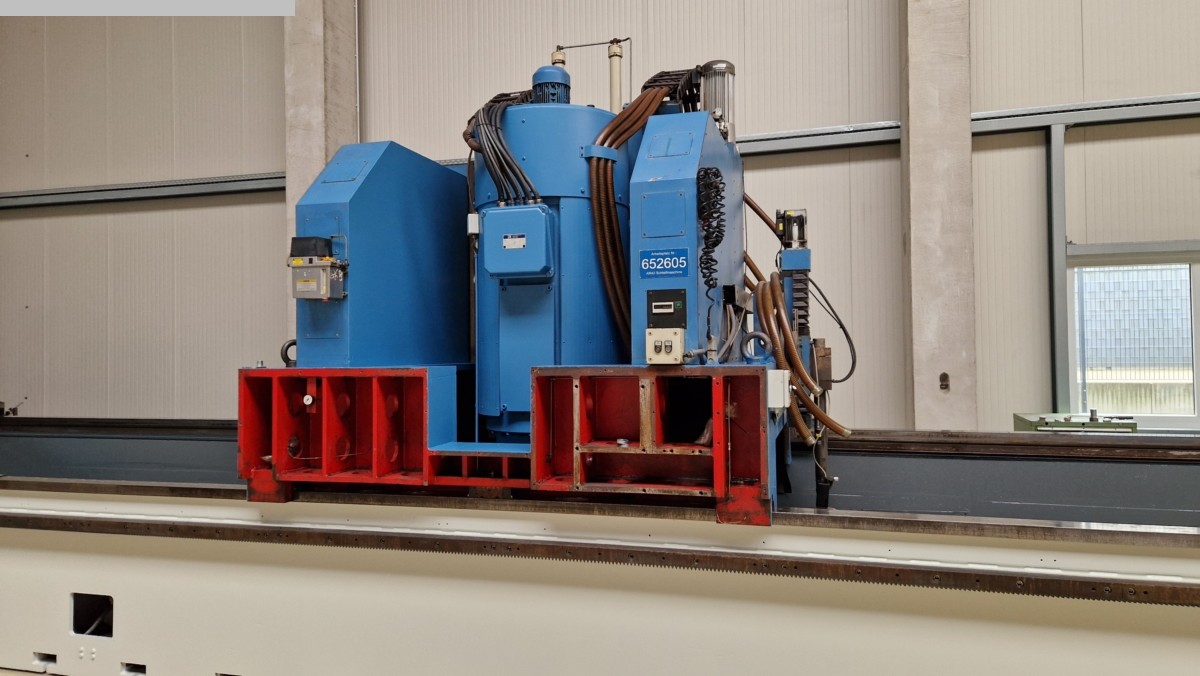

Schleifkopf: 3000 x 2500 x 3100 mm, Gewicht ca. 14 t geschätzt
2 x Absaugung: je 1200 x 800 x 2000 mm
Steuerpult: 1200 x 800 x 400 mm
kleiner Schaltschrank: 1400 x 1400 x 800 mm
2 x Getriebe je 1200 x 800 x 500 mm
Schaltschrank: 1600 x 800 x 2000 mm
Schaltschrank: 3400 x 600 x 2400 mm




Änderungen und Irrtum in den technischen Details und Angaben vorbehalten.
