DATENBLATT

MASCHINEN DETAILS

Lagernummer
1022-2223
Maschinenart
Werkzeugschleifmaschine - Universal
Fabrikat
EWAG
Typ
Ewamatic
Baujahr
1996
Steuerung
CNC
Lagerort
Monheim am Rhein
Ursprungsland
Schweiz
Lieferzeit
Sofort
Frachtbasis
ab Lager, frei LkW-Ladefläche
Preis

TECHNISCHE DETAILS



Schleifdurchmesser - max.
- mm
Schleiflänge
- mm
Werkstücklänge
- mm
Steuerung
NUM 1060
Maschinengewicht ca.
4,2 t
Raumbedarf ca.
2850 x 2525 x 2867 mm



BESCHREIBUNG

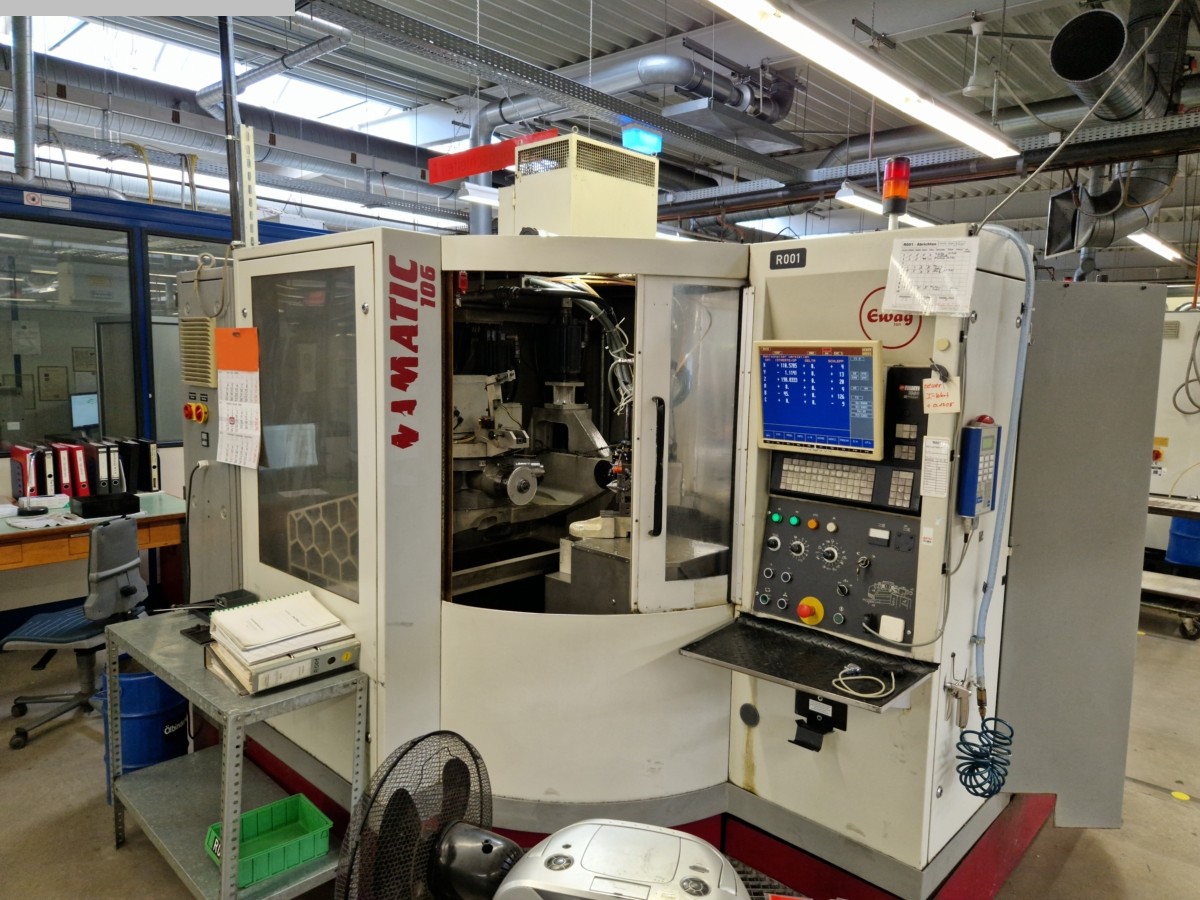

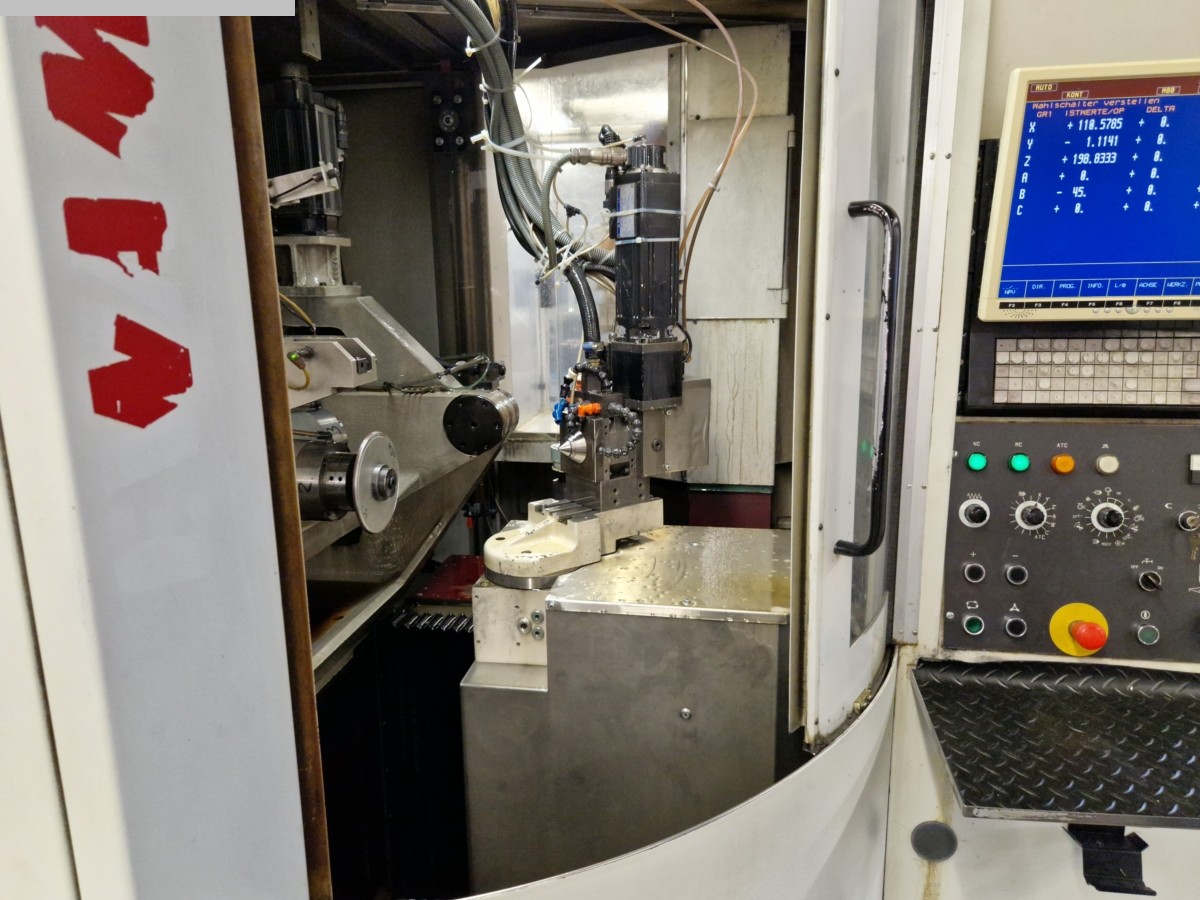

6-Achsen CNC-Werkzeugschleifmaschine.

CNC Steuerung NUM 1060
Die Maschine hat ein Standartsoftwarepaket (Schleifsoftware, Oszillation,
Abrichtsoftware und Messsoftware) und wird im DIN/ISO-Code programmiert.

Verfahrwege:
Querachse X: 360 mm
Höhenverstellung Y: 150 mm
Zustellachse Z: 230 mm
Schwenkachse B: +/-120°
Neigachse A für Schleifkopf: -15° bis +25°
Teilapparat Achse C mit Rundschleifmodus, Spannvariante W20 (C-Achse 1000 1/min)

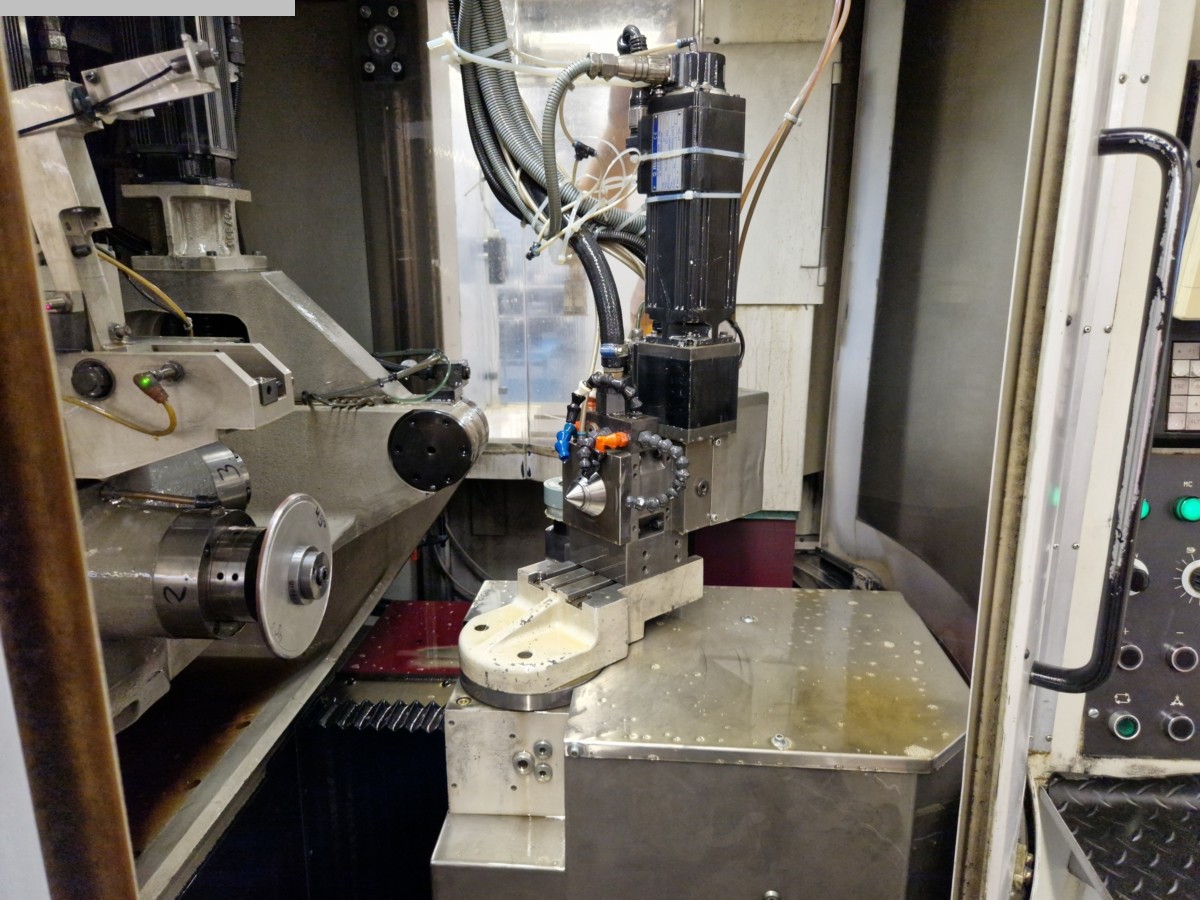

6-fach-Revolver-Schleifkopf neigbar:
Schleifspindel Ø 80 mm, Anzahl 6, sternförmig angeordnet
Schleifscheiben Ø max. 250mm
Schleifspindelantrieb 7,5 kW, Drehzahl 12000 1/min.
Mess-Station 3D – schwenkbar - ohne Taster
Abrichtvorrichtung zum automatischen Abrichten von Diamant- und
CBN-Schleifscheiben

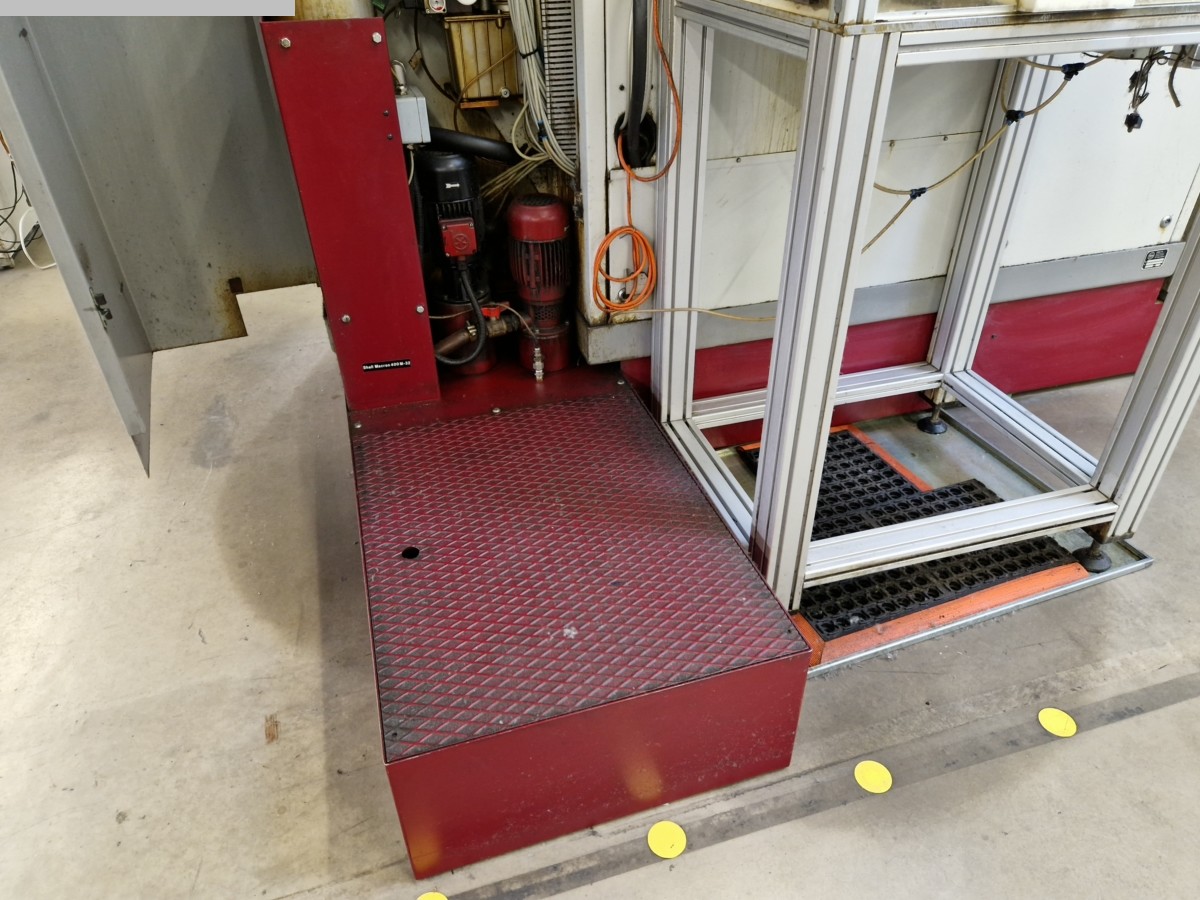

Kühlmittelanlage

Ohne Absaugung, Schleifscheiben und ohne Roboter.




Änderungen und Irrtum in den technischen Details und Angaben vorbehalten.
